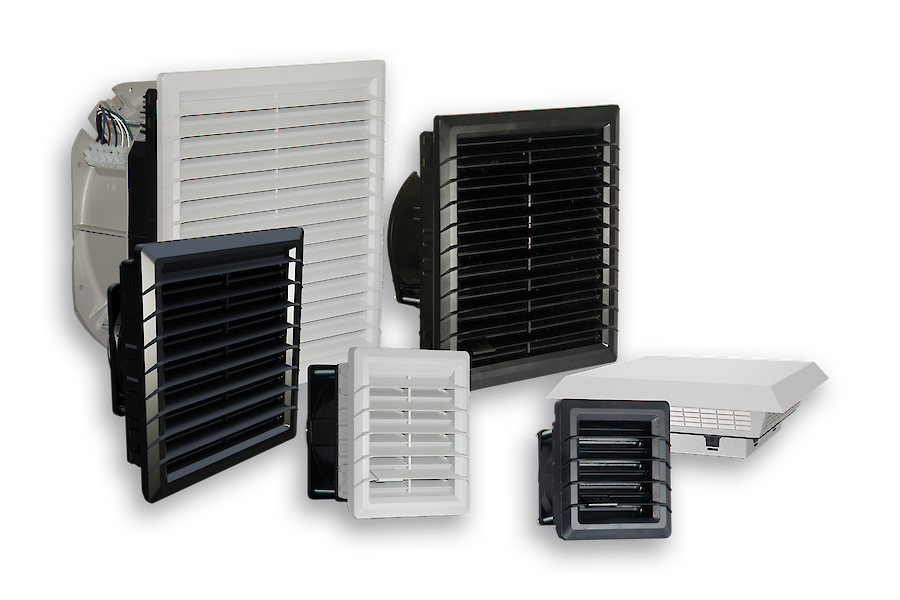

Die neuen Filterlüfter SOLIVENT PRO von Seifert Systems sorgen für die richtige Belüftung in Ihrem Schaltschrank.
Wirkungsvoll belüften SOLIVENT PRO Filterlüfter und Austrittsfilter Schaltschränke und Bediengehäuse, wenn die Umgebungstemperatur niedriger als die Schaltschranktemperatur ist. Unsere SOLIVENT PRO Produkte sind in hochwertigen Kunststoffgehäusen untergebracht und sowohl für AC als auch DC Spannungen verfügbar.
Die Abmessungen und Schaltschrankausbrüche entsprechen dem üblichen Marktstandard. Die integrierten Filtermatten in den Filterlüftern und Austrittsfiltern verhindern wirkungsvoll eine Verschmutzung des Schaltschrankinneren. SOLIVENT PRO Filterlüfter sind auch mit umgekehrten Luftstrom (absaugend) und für Outdoor Anwendungen als NEMA 3R (RAL 9005 / IP 55) Modelle lieferbar.
Für Anwendungen, bei denen an den Schaltschranktüren oder Wänden kein Platz besteht, eignen sich unsere SOLIVENT PRO TOP Dachaufsatz Filterlüfter bestens. Sie lassen sich werkzeugfrei installieren, und das Wechseln der Filter ist ebenfalls rasch und unkompliziert.
Auslegung und Dimensionierung von Filterlüftern
Bei der Auslegung von Filterlüftern wird die nötige Luftfördermenge berechnet, um die im Schrank installierte Verlustleistung nach außen abzuführen.
Der notwendige Luftvolumenstrom (auf Meereshöhe) berechnet sich aus: V = f x (PV – PS) / ∆T mit
V = Luftfördermenge
f = Luftkonstante = 3,1 m³ K/Wh
PV = installierte Verlustleistung (Summe der Verlustleistung aller Komponenten im Schrank)
PS = Strahlungsleistung (Wärmestahlung, die der Schrank ohne zusätzliche Belüftung über seine Oberfläche an die Umgebung abstrahlt)
∆T = Temperaturdifferenz zwischen der angesaugten Luft (Umgebungstemperatur Tu) und der ausgeblasenen Luft (Schrankinnentemperatur Ti), ∆T = Ti -Tu
Beispiel Berechnung:
Verlustleistung im Schrank: 850 W, 350W Wärmestrahlung über die Oberfläche vom Schaltschrank
Die angesaugte Umgebungsluft des Schrankes hat 20°C und die max. Schranktemperatur liegt bei max. 40°C.
PV = 850 W, PS = 350 W, Ablesepunkt (PV – PS = 500 W)
∆T = Ti – Tu = 40 °C – 20 °C = 20 °C = 20 K
Aus der Formel V = f x (PV – PS) / ∆T ergibt sich folgende Berechnung: 3,1 x 500 W / 20°C = 77,5m³/h
Durch den Einsatz von Filtermatten nimmt der Luftvolumenstrom etwas ab. Daher runden wir großzügig auf und gehen auf ca. 100 m³/h Luftvolumenstrom. Ein Filterlüfter Filter Fan SF 4725 mit einer Luftfördermenge von 110 m³/h oder, in Kombination mit dem Auslassfilter Exhaust Filter SF 4725 ist in diesem Fall einzusetzen.
Bei Rückfragen zu unseren Produkten sprechen Sie gerne direkt an oder senden Sie uns eine Anfrage per Email. Weitere Informationen zu den Details finden Sie im Katalog (Download).
